      簡述IC封裝技術的階段性發展
      發布時間:2020-11-12 09:00:00

       第一階段:1980年代之前

      主要的包裝技術是引腳插入(PTH)。其特點是該插孔安裝在PCB上。主要形式是SIP,DIP和PGA。它們的缺點是密度和頻率難以增加,并且難以滿足自動化生產中的效率要求。

      第二階段:1980年代

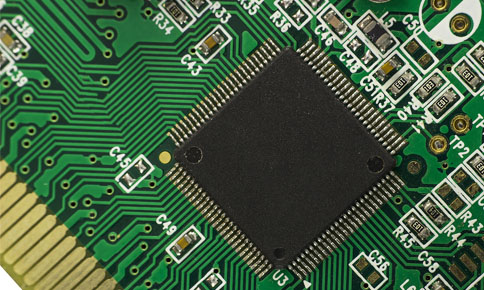

      表面貼裝封裝的主要特征是引線替換引腳。引線為翼形或D形,并從兩側或四個側面引出。間距為1.27至0.4mm,適用于3-300引線。表面貼裝技術改變了傳統的PTH。集成電路以細引線插入物的形式安裝在PCB上。主要形式有SOP(小外形封裝),PLCC(塑料引線芯片載體),PQFP(塑料四方扁平封裝),J引線QFJ和SOJ等。該產品的主要優點是薄,引線短,間距小,包裝密度高,電氣性能高,體積小,重量輕,易于自動化生產。在封裝密度,I / O數量和電路頻率方面,它們的缺點仍然很難滿足ASIC和微處理器開發的需求。

      第三階段:1990年代的第二次飛躍。

      此階段的主要封裝形式為球陣列封裝(BGA),芯片級封裝(CSP),無鉛四方扁平封裝(PQFN)和多芯片模塊(MCM)。 BGA技術使在封裝中占據更大體積和重量的引腳可以被焊球取代,并大大縮短了芯片與系統之間的連接距離。 BGA技術的成功開發使一直落后于芯片開發的封裝最終趕上了芯片開發的速度。 CSP技術解決了小芯片與大封裝之間長期存在的基本矛盾,并引發了集成電路封裝技術的一場革命。

      第四階段:21世紀之后。

      包裝組件的原始概念發生了革命性的變化。目前,全球半導體封裝的主流正處于成熟的第三階段。 PQFN和BGA等主要包裝技術已投入批量生產,一些產品已開始發展到第四階段。發行方掌握的WLCSP封裝技術可以堆疊方式進行封裝,發行方封裝的微機電系統(MEMS)芯片為三維堆疊式封裝。

      表面貼裝檢測

             隨著IC封裝技術的不斷發展,相應的測試技術也在不斷發展,例如普通的AOI測試,超聲波測試以及相對成熟的X射線無損檢測。 AOI可以檢查產品的外觀,但不能檢查內部;超聲波測試是一種非破壞性測試,但缺點是測試結果無法很好地存儲和跟蹤。 X射線成像設備可以有效克服其他檢測方法的弊端。該設備不僅可以檢測產品的內部狀況和缺陷,還具有數字功能,可以實現圖像處理和存儲,大大提高了檢查的可追溯性,為分析后的比較結果提供了有效的解決方案目前,X射線透視成像檢查系統主要用于半導體,SMT,DIP,電子元件測試,涵蓋IC,BGA,CSP,倒裝芯片等封裝類型。它也可用于測試汽車零件,鋁壓鑄模塊,LED,電池和光伏行業以及特殊行業,具有廣闊的前景。


      了解更多日聯科X-ray檢測裝備信息可以撥打全國服務熱線:400-880-1456 或訪問日聯科技官網:www.skf168.com
